Page 3 - Başaran Prefabrik | Konteyner Katalog
P. 3

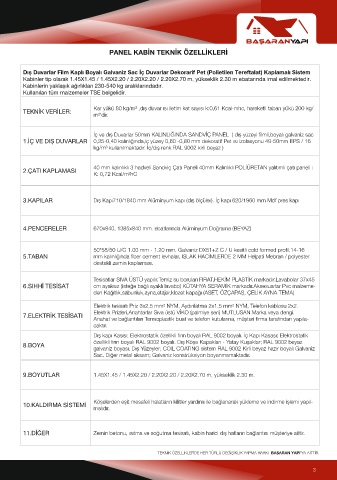

PANEL KABİN TEKNİK ÖZELLİKLERİ


         Dış Duvarlar Film Kaplı Boyalı Galvaniz Sac İç Duvarlar Dekorarif Pet (Polietilen Tereftalat) Kaplamalı Sistem
         Kabinler tip olarak 1.45X1.45 / 1.45X2.20 / 2.20X2.20 / 2.20X2.70 m, yükseklik 2.30 m ebatarında imal edilmektedir.
         Kabinlerin yaklaşık ağırlıkları 230-540 kg aralıklarındadır.
         Kullanılan tüm malzemeler TSE belgelidir.

                                  Kar yükü 80 kg/m² ,dış duvar ısı iletim kat sayısı k:0,61 Kcal-mhc, hareketli taban yükü 200 kg/
         TEKNİK VERİLER:
                                  m²‘dir.


                                  İç ve dış Duvarlar 50mm KALINLIĞINDA SANDVİÇ PANEL  ( dış yüzeyi filmli,boyalı galvaniz sac
         1.İÇ VE DIŞ DUVARLAR     0,35-0,40 kalınlığında,iç yüzey 0,60 -0,80 mm dekoratif Pet ısı izolasyonu 49-50mm EPS / 16
                                  kg/m³ kullanılmaktadır. İç/dış renk RAL 9002 kirli beyaz )


                                  40 mm kalınlıklı 3 hadveli Sandviç Çatı Paneli 40mm Kalınlıklı POLİÜRETAN yalıtımlı çatı paneli :
         2.ÇATI KAPLAMASI
                                  K: 0,72 Kcal/m²hC




         3.KAPILAR                Dış Kapı710/1840 mm Alüminyum kapı (dış ölçüler). İç kapı 620/1960 mm Mdf pres kapı




         4.PENCERELER             670x840, 1385x840 mm. ebatlarında Alüminyum Doğrama (BEYAZ)



                                  50*58/50 U/C 1.00 mm - 1.20 mm. Galvaniz DX51+Z C / U kesitli cold formed profil.14-16
         5.TABAN                  mm kalınlığında fiber cement levhalar, ISLAK HACİMLERDE 2 MM Helpati Mebran / polyester
                                  destekli zemin kaplaması.

                                  Tesisatlar SIVA ÜSTÜ yapılır.Temiz su boruları FIRAT,HEKİM PLASTİK markadır.Lavabolar 37x45
         6.SIHHİ TESİSAT          cm ayaksız (isteğe bağlı ayaklı lavabo) KÜTAHYA SERAMİK markadır.Aksesuarlar Pvc malzeme-
                                  den Kağıtlık,sabunluk,ayna,etajer,klozet kapağı (ASET, ÖZÇAPAŞ, ÇELİK AYNA TEMA)

                                  Elektrik tesisatı Priz 3x2.5 mm² NYM, Aydınlatma 2x1.5 mm² NYM, Telefon kablosu 2x2.
                                  Elektrik Prizleri,Anahtarlar Sıva üstü VİKO (palmiye seri) MUTLUSAN Marka veya dengi.
         7.ELEKTRİK TESİSATI
                                  Anahat ve bağlantıları Termoplastik buat ve telefon kutularına, müşteri firma tarafından yapıla-
                                  caktır.
                                  Dış kapı Kasısı; Elektrostatik özellikli fırın boyalı RAL 9002 boyalı. İç Kapı Kasası; Elektrostatik
                                  özellikli fırın boyalı RAL 9002 boyalı. Dış Köşe Kapakları - Yatay Kuşaklar; RAL 9002 beyaz
         8.BOYA
                                  galvaniz boyası. Dış Yüzeyler; COIL COATING sistem RAL 9002 Kirli beyaz hazır boyalı Galvaniz
                                  Sac. Diğer metal aksam; Galvaniz konstrüksiyon boyanmamaktadır.


         9.BOYUTLAR               1.45X1.45 / 1.45X2.20 / 2.20X2.20 / 2.20X2.70 m, yükseklik 2.30 m.




                                  Köşelerden eşit mesafeli halatların kilitler yardımı ile bağlanarak yükleme ve indirme işlemi yapıl-
         10.KALDIRMA SİSTEMİ
                                  malıdır.



         11.DİĞER                 Zemin betonu, ısıtma ve soğutma tesisatı, kabin harici dış hatların bağlantısı müşteriye aittir.



                                                         TEKNİK ÖZELLİKLERDE HER TÜRLÜ DEĞİŞİKLİK YAPMA HAKKI  BAŞARAN YAPI’YA AİTTİR.


                                                                                                                 3
